Pengertian Jaringan Komputer dan Macam-macamnya

Pengertian Jaringan Komputer

Jaringan Komputer adalah sekelompok komputer otonom yang saling berhubungan antara satu dengan lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, program – program, penggunaan bersama perangkat keras seperti printer, harddisk, dan sebagainya. Selain itu jaringan komputer bisa diartikan sebagai kumpulan sejumlah terminal komunikasi yang berada diberbagai lokasi yang terdiri dari lebih satu komputer yang saling berhubungan.

Manfaat yang didapat dalam membangun jaringan komputer, yaitu :

1. Sharing resources

Sharing resources bertujuan agar seluruh program, peralatan atau peripheral lainnya dapat dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh oleh lokasi maupun pengaruh dari pemakai.

2. Media Komunikasi

Jaringan komputer memungkinkan terjadinya komunikasi antar pengguna, baik untuk teleconference maupun untuk mengirim pesan atau informasi yang penting lainnya.

3. Integrasi Data

Jaringan komputer dapat mencegah ketergantungan pada komputer pusat, karena setiap proses data tidak harus dilakukan pada satu komputer saja, melainkan dapat didistribusikan ke tempat lainnya. Oleh sebab inilah maka dapat terbentuk data yang terintegrasi yang memudahkan pemakai untuk memperoleh dan mengolah informasi setiap saat.

4. Pengembangan dan Pemeliharaan

Pengembangan peralatan dapat dilakukan dengan mudah dan menghemat biaya, karena setiap pembelian komponen seperti printer, maka tidak perlu membeli printer sejumlah komputer yang ada tetapi cukup satu buah karena printer itu dapat digunakan secara bersama – sama. Jaringan komputer juga memudahkan pemakai dalam merawat harddisk dan peralatan lainnya, misalnya untuk memberikan perlindungan terhadap serangan virus maka pemakai cukup memusatkan perhatian pada harddisk yang ada pada komputer pusat.

5. Keamanan Data

Sistem Jaringan Komputer dapat memberikan perlindungan terhadap data. Karena pemberian dan pengaturan hak akses kepada para pemakai, serta teknik perlindungan terhadap harddisk sehingga data mendapatkan perlindungan yang efektif.

6. Sumber Daya Lebih Efisien dan Informasi Terkini

Dengan pemakaian sumber daya secara bersama – sama, akan mendapatkan hasil yang maksimal dan kualitas yang tinggi. Selain itu data atau informasi yang diakses selalu terbaru, karena setiap ada perubahan yang terjadi dapat segera langsung diketahui oleh setiap pemakai.

Topologi Jaringan Komputer

Ada beberapa topologi (bentuk) yang diterapkan pada jaringan komputer, yaitu:
a. topologi bus atau linier
b. topologi ring (cincin)
c. topologi star (bintang)
d. topologi tree (pohon)
e. topologi mash (web)

a. topologi bus atau linier

Topologi bus banyak digunakan untuk jaringan yang ruang lingkupnya kecil. Jaringan bertopologi bus biasanya menggunakan kabel koaksial berikut konektornya. Alur kerja jaringan bertopologi bus dapat dijelaskan sebagai berikut. Sebelum kartu jaringan mengirim data, ia akan terlebih dahulu melihat kepadatan trafik atau lalu lintas jaringan. Data akan dikirim dalam antrian jika kondisi trafik kosong. Hal itu dilakukan untuk menghindari terjadinya collision atau tabrakan data yang mengakibatkan data tidak sampai ke tujuan. Topologi bus memiliki kelebihan, yaitu infrastrukturnya sederhana dan hemat kabel. Namun topologi bus juga memiliki kekurangan, yaitu:
a. jika terjadi kerusakan pada salah satu komputer saja, seluruh semua jaringan akan mati
b. membutuhkan terminator pada kedua ujung kabel utama
c. jika terjadi kerusakan, sangat sulit menemukan titik kerusakan
d. tidak dapat digunakan untuk jaringan skala besar.

gambar topologi bus

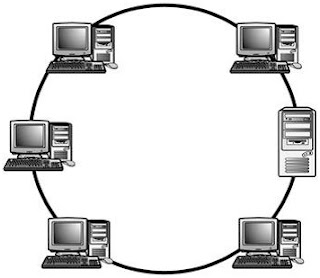

b. topologi ring (cincin)

Jaringan dengan topologi ring atau cincin menghubungkan beberapa komputer dimana ujung-ujung jaringan tersebut dipertemukan kembali sehingga membentuk lingkaran. Pada topologi ring, ada sebuah komputer yang berfungsi sebagai token atau kendaraan yang akan mengantarkan data. Token ini akan mengantarkan data melalui media transmisi hingga sampai tujuan. Dalam topologi ring kemunginkan terjadinya collision (tumbukan data) dapat dihilangka. Hanya saja biaya untuk membangun jaringan dengan topologi ini relatif lebih mahal. Selain itu, tingkat kesulitan untuk memelihara dan memperbaiki jaringan relatif tinggi.

c. topologi star (bintang)

Pada jaringan bertopologi star atau bintang, setiap komputer terkoneksi ke jaringan melewati sebuah hub atau konsentrator. Semua data akan melewati konsentrator tersebut sebelum dikirim ke tujuan. Fungsi hub atau konsentrator adalah mengatur dan mengendalikan keseluruhan fungsi jaringan. Selain itu hub juga berfungsi sebagai repeater atau penguat sinyal. Keuntungan menggunakan topologi star adalah:
a. infrastrukturnya relatif mudah dibangun
b. jika terjadi kerusakan pada salah satu titik jaringan, koneksi jaringan secara keseluruhan tidak terganggu
c. kesalahan atau kerusakan yang terjadi mudah dideteksi.
Kekurangan topologi star adalah:
a. pemakaian kabel relatif lebih banyak dibandingkan dengan topologi bus
b. jika hub rusak maka seluruh jaringan yang terhubung melewati hub tersebut akan terganggu
c. biaya pembangunnya relatif lebih mahal dibandingkan topologi bus.

gambar topologi star

d. topologi tree (pohon)

Jaringan dengan topologi tree merupakan paduan jaringan bertopologi bus dan jaringan bertopologi star. Topologi ini memungkinkan pengembangan jaringan yang telah ada. Keuntungan topologi tree ini adalah:

a. instalasi jaringan dari titik ke titik pada masing-masing segmen
b. didukung oleh banyak hardware dan software.

Akan tetapi, topologi tree juga memiliki kekurangan, yaitu:
a. panjang segmen dibatasi oleh tipe kabel yang digunakan
b. jika jaringan utama rusak, maka keseluruhan segmen ikut rusak
c. sulit dikonfigurasi, termasuk sistem pengkabelannya.

gambar topologi tree

e. topologi mash (web)

Topologi mash atau web sering pula disebut topologi jaring. Dinamakan mash karena setiap komputer akan terhubung ke setiap komputer yang tersambung. Pada praktiknya, topologi ini jarang digunakan karena membutuhkan banyak sekali kabel dan sulitnya dikonfigurasi. Biasanya model ini hanya diterapkan pada WAN atau Internet (karena itu disebut topologi web). Keuntungan topologi mash ini adalah memungkinkan komunikasi data melalui banyak jalur sehingga jika salah satu jalur terputus, masih ada jalur lain yang dapat digunakan.

Area Jaringan

Berdasarkan area atau luas wilayah, jaringan komputer dibedakan menjadi tiga, yaitu:
● LAN (Local Area Network)
● MAN (Metropolitan Area Network)
● WAN (Wide Area Network)

LAN (Local Area Network)

LAN atau Local Area Network adalah jaringan komputer untuk area yang tidak begitu luas. Batasan ukuran luas LAN adalah satu gedung. Contoh LAN adalah jaringan yang terdapat di sekolah-sekolah yang menghubungkan komputer milik siswa, komputer milik guru dan komputer milik bagian administrasi. Dalam LAN kita dapat workgroup atau kumpulan dari beberapa komputer atau user yang melakukan sharing resources atau berbagi sumber daya. Sebagai contoh, workgroup guru terdiri dari user guru1, guru2, guru3 dan seterusnya, sedangkan workgroup siswa terdiri dari user siswa1, siswa2 dan seterusnya. Penggunaan workgroup seperti ini akan memudahkan penanganan atau manajemen jaringan.


Manfaat penggunaan LAN adalah:

● setiap user dapat melakukan pertukaran file (sharing file) secara mudah
● setiap user dapat berbagi pakai printer (printer sharing)
● setiap user dapat menyimpan data secara terpusat (file server)
● setiap user dapat saling berkomunikasi menggunakan komputer.

gambar jaringan lokal (local network)

MAN (Metropolitan Area Network)

MAN atau Metropolitan Area Network adalah jaringan komputer yang menghubungkan komputer-komputer dalam suatu kota. Contoh jaringan ini adalah jaringan antar beberapa sekolah dalam satu kota. Konsep MAN sama seperti LAN, yakni melakukan sharing resources atau berbagi pakai sumber daya, hanya saja lingkupnya lebih luas.

gambar MAN atau Metropolitan Area Network

WAN (Wide Area Network)

WAN atau Wide Area Network adalah jaringan komputer dengan cakupan geografis paling luas hingga menjangkau pulau lain, negara lain, benua lain, bahkan luar angkasa. WAN biasanya merupakan kumpulan dari sejumlah LAN dan MAN. Contoh penerapan WAN adalah jaringan yang dimiliki bank berskala nasional. Bank “A” yang berkantor pusat di Jakarta memiliki kantor cabang di Surabaya, Makasar, dan Denpasar. Bank “A” juga membuka cabang di luar negeri yakni di Singapura, Malaysia, dan Filipina. Di setiap cabang, bank tersebut memiliki kantor sendiri dengan sejumlah karyawan dan fasilitas lengkap termasuk ATM (Automatic Teller Machine). Untuk mendapatkan informasi akurat transaksi keuangan dari seluruh cabang, Bank “A” membuat jaringan komputer yang termasuk dalam kategori WAN.

Keuntungan penggunaan WAN adalah:
a. komputer server untuk pusat data dapat dibuat terpusat di satu lokasi
b. komunikasi antarkantor cabang dapat dilakukan menggunakan e-mail atau chatting yang lebih murah biayanya dibanding komunikasi telepon
c. dokumen dapat dikirim dalam bentuk surat elektronik sehingga mengurangi biaya dan kerumitan pengiriman dokumen melalui kantor pos.

Media Transmisi Jaringan

Media transmisi adalah media penghantar data yang dapat berupa kabel atau gelombang elektromagnet. Secara fisik, ada tiga jenis media penghantar data, yaitu kabel, gelombang elektromagnetik (wireless) dan satelit.

Kabel

Jenis kabel yang digunakan dalam jaringan komputer antara lain adalah:
a. kabel UTP (Unshielded Twisted Pair)
b. kabel STP (Shielded Twisted Pair)
c. kabel koaksial
d. kabel fiber optic.

Kabel UTP merupakan jenis kabel yang paling banyak digunakan untuk membangun jaringan komputer. Kabel ini memiliki 4 bagian dan setiap bagian memiliki 2 serat. Spesifikasi kabel UTP antara lain memiliki jangkauan data maksimal 100 meter, dihubungkan dengan konektor RJ45, memiliki beberapa kategori, yaitu kategori 1, 2, 3, 4, dan 5.

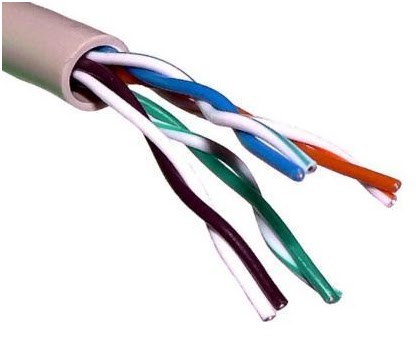

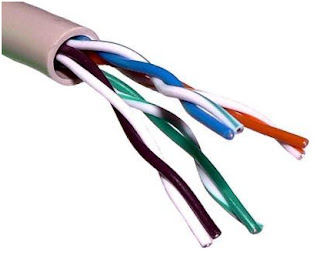

Gambar Kabel UTP

Kabel STP memiliki ciri-ciri fisik mirip dengan kabel UTP. Hanya saja kabel ini sangat sensitif terhadap sinyal radio dan listrik. Kabel STP sering digunakan pada topologi token ring.

gambar kabel stp

Kabel koaksial adalah kabel yang memiliki satu konduktor tembaga di tengahnya. Lapisan plastik isolator terletak di antara konduktor dan lapisan pengaman serat besi. Lapisan serat besi tersebut membantu menutupi gangguan dari lampu listrik, kendaraan dan komputer.
Kabel ini rentan terhadap gangguan sinyal-sinyal tertentu. Ada dua tipe kabel koaksial, yaitu tipe RG-58 yang mampu menjangkau jarak 200 meter dan tipe RG-8 yang mampu menjangkau jarak 500 meter.

Gambar Kabel koaksial

Kabel fiber optic atau serat optik mempunyai kemampuan mentransmisikan sinyal melewati jarak yang paling jauh dengan kecepatan paling tinggi. Jangkauan kabel serat optik dapat mencapai 2000 meter.

gambar kabel piber optic

Wireless

Jaringan wireless atau sering disebut WLAN (Wireless Local Area Network) adalah jaringan komputer yang menggunakan gelombang radio, sinar inframerah (IR) atau sinar laser sebagai medium. Karena tidak memerlukan kabel, jaringan wireless sangatlah praktis digunakan. Sinar inframerah banyak digunakan untuk komunikasi tanpa kabel jarak dekat. Sistem yang menggunakan sinar inframerah mudah dibuat dan relatif murah harganya. Hanya saja, sinar inframerah memiliki keterbatasan karena tidak mampu menembus tembok atau benda gelap. Contoh paling sederhana penggunaan sinar inframerah adalah remote control televisi. Pada alat komunikasi, sinar inframerah juga digunakan sebagai media pertukaran antar telepon seluler. Gelombang radio, frekuensi radio atau RF (radio frequency) dalam jaringan tanpa kabel yang lebih luas. Teknologi ini juga diterapkan pada siaran radio, televisi, telepon cordless/wireless, dan Internet.

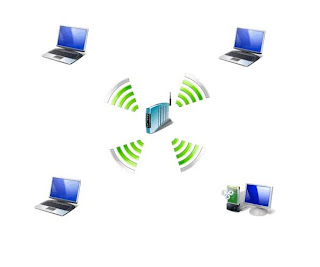

Gambar Jaringan wireless WLAN (Wireless Local Area Network)

Satelit

Jaringan telekomunikasi menggunakan satelit sangat tepat untuk menjangkau wilayahwilayah yang sulit dicapai oleh jaringan kabel maupun jaringan wireless konvensional. Selain itu, komunikasi satelit dapat dipilih untuk menjangkau area geografis yang lebih luas. Salah satu contoh jaringan telekomunikasi menggunakan satelit adalah VSAT. Komunikasi dengan VSAT terjamin keamanannya dan cepat. Sistem ini jauh lebih sulit disadap dibanding dengan komunikasi radio maupun komunikasi menggunakan kabel. Keuntungan pemakaian VSAT adalah:
● kecepatan transfernya tinggi
● jaringan akses langsung ke router ISP dengan keandalan mendekati 100%.
Sistem VSAT banyak diterapkan pada mesin-mesin ATM (Automatic Teller Machine), televisi berlangganan, dan telepon satelit.

Gambar jaringan vsat
